Cân kiểm tra trực tuyến thông minh

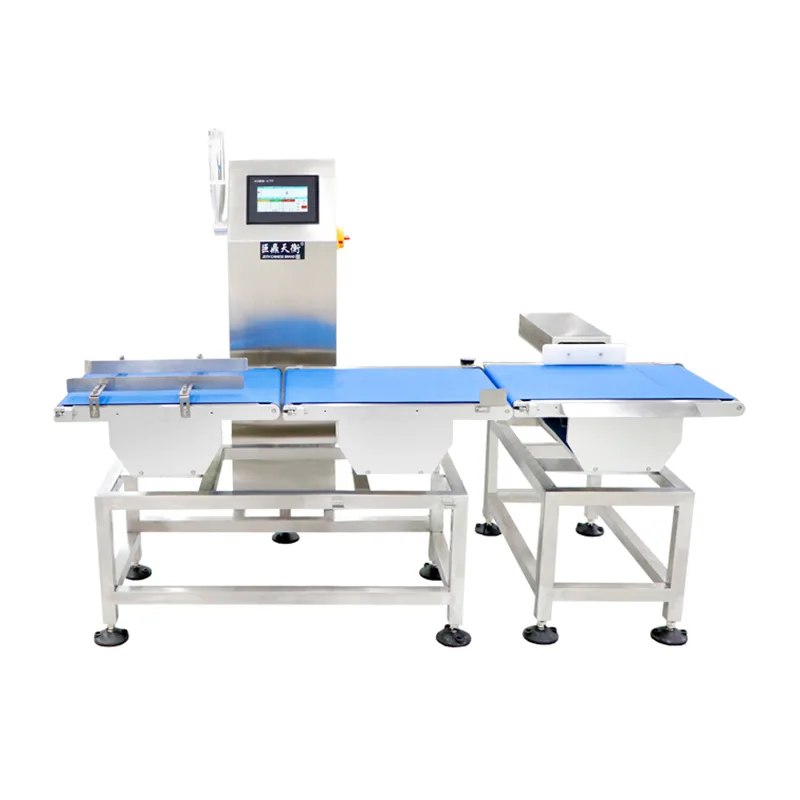

Cân kiểm tra trọng lượng trực tuyến thông minh A30 là hệ thống cân băng tải tốc độ cao do Công ty TNHH Thiết bị cân Jiangsu Jutian sản xuất. Hệ thống này được xây dựng trên nền tảng điều khiển Linux nhúng và được thiết kế để kiểm tra trọng lượng chuyển động liên tục trên dây chuyền sản xuất và đóng gói. Hệ thống ghi lại số đọc trọng lượng khi sản phẩm đi qua phần băng tải tích hợp cảm biến tải trọng, so sánh từng số đọc với các thông số được lưu trữ và kích hoạt đầu ra có thể định cấu hình dựa trên kết quả đạt/không đạt—tất cả mà không làm thay đổi tốc độ dây chuyền hiện có hoặc khoảng cách sản phẩm.

Việc sử dụng hệ điều hành Linux nhúng cung cấp môi trường đa nhiệm theo thời gian thực để xử lý tín hiệu trọng lượng, quản lý giao diện người dùng màn hình cảm ứng, ghi dữ liệu và liên lạc. Kiến trúc này cho phép hệ thống xử lý các nhiệm vụ kiểm tra tốc độ cao trong khi vẫn duy trì tính linh hoạt để điều chỉnh các giao thức truyền thông, định dạng dữ liệu và tích hợp ngoại vi.

Kiến trúc hệ thống và chuỗi xử lý tín hiệu

Cân kiểm tra trọng lượng trực tuyến thông minh bao gồm bốn phần chức năng: băng tải tiến dao, băng tải cân, băng tải đầu ra và bộ điều khiển dựa trên Linux. Chuỗi tín hiệu hoạt động như sau:

1. Phát hiện và kích hoạt sản phẩm:Một cảm biến quang điện được đặt ở vị trí chuyển tiếp từ nạp sang cân sẽ phát hiện cạnh đầu của sản phẩm đang đến. Tín hiệu cảm biến được định tuyến đến đầu vào kỹ thuật số của bộ điều khiển, đầu vào này sẽ bắt đầu trình tự ghi trọng lượng dựa trên độ trễ và chiều dài sản phẩm được cấu hình sẵn.

2. Thu tín hiệu trọng lượng:Băng tải cân được gắn trên cụm cảm biến tải trọng đo biến dạng được cách ly cơ học với động cơ truyền động và các băng tải liền kề. Tín hiệu trọng lượng tương tự được khuếch đại, lọc và số hóa bằng mô-đun ADC tốc độ cao của bộ điều khiển. Tốc độ lấy mẫu được cấu hình để ghi lại nhiều giá trị đọc trong khoảng thời gian ngắn khi sản phẩm được đặt hoàn toàn trên khu vực cân.

3. Lọc số và tính trọng lượng:Hệ thống Linux áp dụng thuật toán lọc kỹ thuật số cho luồng dữ liệu được lấy mẫu, bù đắp cho độ rung cơ học và tiếng ồn dây đai còn sót lại. Giá trị trọng lượng ổn định được trích xuất và so sánh trong thời gian thực với giới hạn dung sai và trọng lượng mục tiêu của sản phẩm được lưu trữ trong cơ sở dữ liệu tham số.

4. Quyết định và đầu ra:Hệ thống phân loại sản phẩm là đạt hay không đạt dựa trên kết quả so sánh. Đối với các điều kiện lỗi, các tín hiệu đầu ra có thể cấu hình có thể kích hoạt cảnh báo bằng âm thanh, chỉ báo trực quan, dừng băng tải hoặc cơ chế loại bỏ. Quyết định được thực hiện trong thời gian vận chuyển của sản phẩm thông qua phần đầu ra.

5. Ghi dữ liệu:Mỗi sự kiện kiểm tra—bao gồm dấu thời gian, số nhận dạng sản phẩm, trọng lượng đo được và trạng thái đạt/không đạt—được ghi vào bộ nhớ trong và có sẵn để xuất USB ở định dạng CSV.

Thông số kỹ thuật chính

Ghi chú chính xác:Độ chính xác có thể đạt được phụ thuộc vào trọng lượng sản phẩm, kích thước, tốc độ băng tải và độ ổn định của môi trường. Thông số kỹ thuật được xác minh trong điều kiện nhà máy được kiểm soát bằng các mẫu đại diện và được xác nhận trong quá trình vận hành tại chỗ.

Công ty TNHH Thiết bị cân Giang Tô Jutian có hơn 20 năm kinh nghiệm trong lĩnh vực thiết bị cân và hệ thống tự động. Công ty có chứng nhận ISO9001, chứng nhận sản phẩm CE, 68 bằng sáng chế quốc gia và 20 bản quyền phần mềm. Quá trình sản xuất được tiến hành tại hai cơ sở theo quy trình chất lượng được tiêu chuẩn hóa, với sự phát triển hệ thống do Trung tâm R&D 919 chủ trì.

Khả năng của hệ thống nhúng và phần mềm Linux

Việc lựa chọn nền tảng Linux nhúng cung cấp một số đặc điểm chức năng liên quan đến các ứng dụng cân kiểm tra trọng lượng dạng băng tải công nghiệp. Hạt nhân thời gian thực xử lý việc thu thập tín hiệu trọng lượng và đưa ra quyết định với thời gian xác định, đảm bảo rằng tín hiệu đạt/không đạt được tạo ra trong cửa sổ chuyển tiếp của sản phẩm. Kiến trúc đa nhiệm cho phép giao diện người dùng màn hình cảm ứng, ghi dữ liệu và giao tiếp mạng hoạt động đồng thời mà không làm gián đoạn chu trình kiểm tra.

Giao diện người dùng hỗ trợ hiển thị cả tiếng Trung và tiếng Anh, với cấu hình tham số có thể truy cập được thông qua các trang menu có cấu trúc. Quyền của người dùng đa cấp hạn chế các cài đặt quan trọng—chẳng hạn như giới hạn dung sai và thông số hiệu chuẩn—đối với người được ủy quyền. Cập nhật phần mềm có thể được áp dụng qua USB hoặc kết nối mạng, cho phép nâng cấp hiện trường mà không cần sửa đổi phần cứng.

Ngăn xếp giao tiếp của hệ thống hỗ trợ các giao thức Ethernet và nối tiếp tiêu chuẩn. Định dạng đầu ra dữ liệu, khoảng thời gian truyền và phương thức bắt tay có thể được cấu hình để phù hợp với yêu cầu của hệ thống máy chủ như MES, SCADA hoặc máy chủ thu thập dữ liệu của nhà máy. Đối với các ứng dụng yêu cầu tích hợp với cơ chế loại bỏ, đầu ra I/O có thể được cấu hình để điều khiển các van khí nén, rơle hoặc ngăn xếp chỉ báo.

Các tình huống kiểm tra điển hình

Câu hỏi thường gặp (Câu hỏi thường gặp)

Hệ thống Linux nhúng mang lại lợi thế gì so với bộ vi điều khiển tiêu chuẩn?
Nền tảng Linux cung cấp khả năng đa nhiệm và môi trường phần mềm được tiêu chuẩn hóa. Điều này cho phép vận hành đồng thời quy trình kiểm tra, cập nhật màn hình cảm ứng, ghi dữ liệu và giao tiếp mạng mà không bị xung đột về thời gian. Nó cũng đơn giản hóa việc tùy chỉnh giao thức và hỗ trợ các công cụ mạng tiêu chuẩn để tích hợp với hệ thống CNTT của nhà máy.

Cân kiểm tra trọng lượng dạng băng tải được hiệu chuẩn như thế nào và tần suất cần hiệu chuẩn lại?
Việc hiệu chuẩn được thực hiện bằng cách sử dụng quả cân kiểm tra đã được chứng nhận thông qua quy trình một điểm được hướng dẫn trên màn hình cảm ứng. Tần suất hiệu chuẩn lại phụ thuộc vào môi trường vận hành và hệ thống chất lượng của cơ sở—xác minh hàng ngày hoặc mỗi ca là điều phổ biến trong các ngành được quản lý. Hệ thống cho phép hoàn thành hiệu chuẩn mà không cần tháo gỡ.

Hệ thống có thể giao tiếp với MES hoặc máy chủ cơ sở dữ liệu hiện có của chúng tôi không?
Giao diện Ethernet tiêu chuẩn hỗ trợ giao tiếp TCP/IP. Định dạng dữ liệu và giao thức truyền có thể được điều chỉnh trong quá trình vận hành để phù hợp với yêu cầu của hệ thống nhận. Đối với các tích hợp không chuẩn, nhóm kỹ thuật có thể cung cấp tài liệu giao thức hoặc định cấu hình đầu ra dữ liệu tương ứng.

Điều gì quyết định công suất tối đa của cân kiểm tra trọng lượng dạng băng tải?
Công suất được xác định bởi chiều dài sản phẩm, tốc độ băng tải và thời gian tối thiểu cần thiết để tín hiệu trọng lượng ổn định. Các sản phẩm dài hơn hoặc yêu cầu độ chính xác cao hơn thường yêu cầu tốc độ chậm hơn hoặc phần cân lớn hơn. Ước tính thông lượng được cung cấp trong quá trình đánh giá kỹ thuật dựa trên mẫu sản phẩm của khách hàng và tốc độ mong đợi.

Cơ chế loại bỏ được tích hợp với cân kiểm tra trọng lượng dạng băng tải như thế nào?
Bộ điều khiển cung cấp các đầu ra I/O kỹ thuật số có thể được cấu hình để điều khiển bộ đẩy khí nén, vòi phun khí hoặc cổng chuyển hướng. Thời gian đầu ra được đồng bộ hóa với vị trí sản phẩm được theo dõi. Cơ chế cụ thể và sự tích hợp của nó được xác định trong quá trình cấu hình hệ thống dựa trên đặc tính sản phẩm và cách bố trí dây chuyền.
