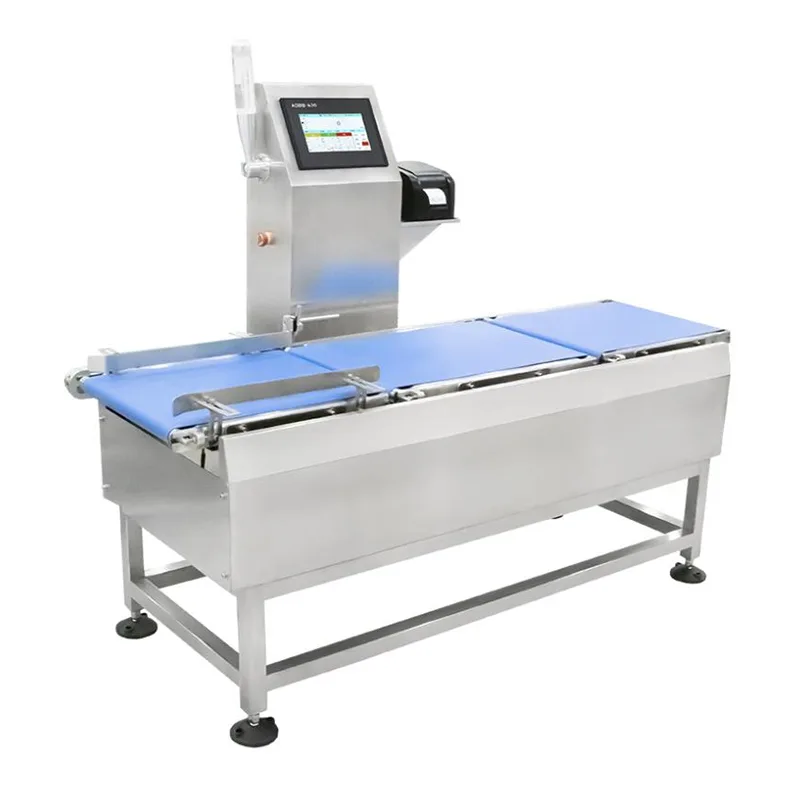

Cân kiểm tra tốc độ cao thông minh

Cân băng tải tốc độ cao thông minh là hệ thống cân nội tuyến nhỏ gọn được phát triển bởi Công ty TNHH Thiết bị cân Jiangsu Jutian để kiểm tra trọng lượng động của các sản phẩm đóng gói nhỏ, nhẹ. Nó được thiết kế để hoạt động với công suất cao trên các dây chuyền sản xuất nơi trọng lượng sản phẩm riêng lẻ dao động từ vài gram đến vài kg và khi phải xác định và loại bỏ các mặt hàng vượt quá dung sai mà không làm gián đoạn chu trình dây chuyền.

Thiết bị ghi lại các chỉ số trọng lượng trong quá trình vận chuyển bằng băng tải, xử lý từng phép đo thông qua chuỗi lọc kỹ thuật số và kích hoạt cơ chế loại bỏ bằng khí nén hoặc cơ học đối với các mặt hàng không phù hợp. Tất cả các sự kiện cân đều được đánh dấu thời gian và ghi lại để truy xuất nguồn gốc.

Thông số kỹ thuật

Ghi chú hiệu suất:Độ chính xác và công suất bị ảnh hưởng bởi kích thước sản phẩm, vật liệu đóng gói và độ ổn định của dây chuyền. Thông số kỹ thuật trên dựa trên thử nghiệm có kiểm soát tại nhà máy với các sản phẩm đại diện. Vận hành tại chỗ xác nhận hiệu suất thực tế trong điều kiện sản xuất.

Công ty TNHH Thiết bị cân Giang Tô Jutian được chứng nhận ISO 9001. Trung tâm R&D 919 của công ty đã phát triển 68 bằng sáng chế quốc gia và 20 bản quyền phần mềm liên quan đến thiết bị cân, thuật toán động và hệ thống cân kiểm tra tự động. Sản phẩm được chứng nhận CE và được sản xuất tại hai cơ sở sản xuất.

Kiến trúc hệ thống và các thành phần chính

Cân kiểm tra trọng lượng dạng kiểm tra bao gồm ba phần tích hợp: băng tải nạp liệu, vùng cân và cấp liệu đầu ra với trạm loại bỏ. Băng tải tiến vào không gian và tăng tốc sản phẩm đến vận tốc ổn định trước khi chúng đi vào khu vực cân. Băng tải cân được gắn trên cụm cảm biến tải trọng đo biến dạng được cách ly cơ học với các bộ phận truyền động. Một cảm biến quang điện sẽ phát hiện sản phẩm đi vào và kích hoạt trình tự ghi lại trọng lượng. Sau khi cân, sản phẩm được chuyển đến đầu ra nơi máy đẩy khí nén chuyển các sản phẩm không phù hợp vào thùng loại bỏ hoặc băng tải riêng. Hoạt động của bộ đẩy được tính thời gian bằng cách sử dụng vị trí được theo dõi của sản phẩm để đảm bảo đẩy ra chính xác.

Cảm biến tải trọng được chọn cho phạm vi trọng lượng mục tiêu và yêu cầu về độ phân giải. Bộ điều khiển màn hình cảm ứng lưu trữ các thông số dành riêng cho sản phẩm—trọng lượng mục tiêu, giới hạn trên/dưới, tốc độ băng tải và độ trễ loại bỏ—và hiển thị số liệu thống kê sản xuất theo thời gian thực bao gồm tỷ lệ đạt, số lượng loại bỏ và biểu đồ phân bổ trọng lượng.

Xử lý và truyền dữ liệu theo thời gian thực

Tín hiệu trọng lượng được lấy mẫu ở tần số cao và được xử lý bằng thuật toán lọc kỹ thuật số để bù cho độ rung cơ học và tiếng ồn của dây đai. Giá trị trọng lượng đã xử lý được so sánh với giới hạn dung sai được lưu trữ. Quyết định của hệ thống (đạt/không đạt) và trọng lượng đo được sẽ được truyền đến bộ điều khiển đầu ra để thực hiện phân loại.

Tất cả các bản ghi trọng lượng đều được đánh dấu thời gian và có thể được xuất qua USB ở định dạng CSV. Giao diện truyền thông (Ethernet, RS232, RS485) hỗ trợ tích hợp dữ liệu với nền tảng MES, SCADA hoặc ERP. Hệ thống có thể được cấu hình để xuất dữ liệu liên tục, theo yêu cầu hoặc sau mỗi chu kỳ kiểm tra dựa trên yêu cầu của hệ thống máy chủ.

Hiệu chuẩn và bảo trì định kỳ

Việc hiệu chuẩn được thực hiện thông qua giao diện màn hình cảm ứng bằng quả cân kiểm tra đã được chứng nhận. Cả hai quy trình hiệu chuẩn một điểm và đa điểm đều có sẵn. Quy trình được hướng dẫn giảm thiểu lỗi của người vận hành và không cần tháo gỡ.

Lịch bảo trì định kỳ:
Hằng ngày:Làm sạch bệ cân và bề mặt băng tải; xác minh kết nối cáp cảm biến.
hàng tuần:Kiểm tra độ căng và căn chỉnh của băng tải; kiểm tra áp suất hệ thống khí nén (0,6–0,8 MPa) và chức năng của bộ truyền động.
hàng tháng:Thực hiện xác minh độ chính xác bằng quả cân được chứng nhận; kiểm tra và bôi trơn các ổ trục băng tải.
Khắc phục sự cố thường gặp:Độ lệch trọng lượng có thể cho thấy cảm biến bị quá tải hoặc cảm biến tải trọng bị hỏng; Lỗi loại bỏ thường liên quan đến việc giảm áp suất không khí hoặc bộ đẩy bị lệch. Các phụ tùng thay thế cho các mặt hàng thông thường (dây đai, bộ lọc, cảm biến) được lưu trữ trong kho để thay thế kịp thời.

Sản phẩm điển hình và kịch bản kiểm tra

Câu hỏi thường gặp (Câu hỏi thường gặp)

Trọng lượng sản phẩm tối thiểu mà hệ thống có thể kiểm tra một cách đáng tin cậy là bao nhiêu?
Phạm vi cân được chỉ định bắt đầu từ 5 g. Kiểm tra động đáng tin cậy đối với các sản phẩm rất nhẹ phụ thuộc vào hình dạng sản phẩm, trọng tâm và tốc độ băng tải. Các sản phẩm dưới 5 g có thể được đánh giá theo từng trường hợp cụ thể trong quá trình xem xét kỹ thuật.

Làm thế nào cơ chế loại bỏ bằng khí nén đảm bảo loại bỏ chính xác mà không làm hỏng các sản phẩm lân cận?
Thời gian loại bỏ dựa trên tốc độ băng tải và theo dõi vị trí sản phẩm từ cảm biến quang điện. Bộ điều khiển tính toán thời điểm chính xác mà sản phẩm không phù hợp chạm tới bộ đẩy và kích hoạt xi lanh khí nén cho một hành trình xác định. Khoảng cách giữa các sản phẩm phải đủ để bộ đẩy rút lại trước khi sản phẩm tiếp theo đến. Khoảng cách tối thiểu được xác định trong quá trình cấu hình hệ thống.

Độ chính xác được duy trì ở mức thông lượng cao như thế nào?
Thuật toán lọc kỹ thuật số trích xuất giá trị trọng lượng ổn định từ cửa sổ đo ngắn có sẵn ở tốc độ cao. Cách ly cơ học của băng tải cân làm giảm sự truyền rung động. Đối với các ứng dụng tốc độ rất cao, sự cân bằng giữa thông lượng và độ chính xác sẽ được thảo luận trong quá trình đặc tả hệ thống và độ chính xác có thể đạt được được xác nhận thông qua thử nghiệm động với các mẫu sản phẩm của khách hàng.

Cân kiểm tra trọng lượng dạng băng tải có thể xử lý các sản phẩm có đáy không phẳng cứng không?
Các sản phẩm có đế không bằng phẳng hoặc mềm dẻo có thể có sự thay đổi trọng lượng lớn hơn trong quá trình cân động. Vật liệu dây đai tùy chỉnh, ray dẫn hướng hoặc vật mang dành riêng cho sản phẩm có thể được xem xét để ổn định vật phẩm trong quá trình vận chuyển. Các mẫu sản phẩm thường được kiểm tra trong giai đoạn kỹ thuật để xác định xem có cần cố định thêm hay không.

Thủ tục chuyển đổi giữa các sản phẩm khác nhau là gì?
Các thông số sản phẩm—trọng lượng mục tiêu, giới hạn dung sai, tốc độ băng tải và cài đặt loại bỏ—được lưu trữ dưới dạng cài đặt trước có tên trong bộ điều khiển màn hình cảm ứng. Người vận hành chọn sản phẩm mong muốn từ menu và tất cả các thông số sẽ tự động tải. Không cần điều chỉnh cơ học đối với các sản phẩm có cùng kích thước và trọng lượng. Nên kiểm tra hiệu chuẩn bằng trọng lượng tham chiếu sau khi chuyển đổi.
