Cân phân loại tự động

Cân phân loại tự động dòng JDW là một hệ thống cân kiểm tra và chuyển hướng nội tuyến do Công ty TNHH Thiết bị cân Jiangsu Jutian sản xuất. Nó được thiết kế để cân các sản phẩm đang chuyển động, so sánh từng số đo trọng lượng với các giới hạn đặt trước và hướng các vật phẩm vào các làn hoặc khu thu gom riêng biệt dựa trên kết quả. Thiết bị này kết hợp cân động, logic đạt/không đạt và truyền động phân loại vật lý trong một phần băng tải tích hợp duy nhất.

Hệ thống này được triển khai trên các dây chuyền sản xuất nơi sản phẩm phải được phân loại theo trọng lượng sau khi chiết rót, lắp ráp hoặc đóng gói—ví dụ: tách các thùng carton thiếu cân, chấp nhận được và thừa cân thành các băng tải đầu ra riêng biệt. Tất cả dữ liệu trọng lượng, dấu thời gian và kết quả phân loại đều được ghi lại để phục vụ cho việc ghi chép chất lượng và truy xuất nguồn gốc.

Thông số kỹ thuật

Cân nhắc về độ chính xác:Độ chính xác của việc phát hiện và công suất phân loại phụ thuộc vào trọng lượng, kích thước, tốc độ băng tải và độ ổn định của môi trường. Phạm vi độ chính xác được nêu dựa trên thử nghiệm được kiểm soát tại nhà máy với các mẫu đại diện. Vận hành tại chỗ thiết lập hiệu suất thực tế trong điều kiện sản xuất.

Công ty TNHH Thiết bị cân Giang Tô Jutian hoạt động dưới sự quản lý chất lượng được chứng nhận ISO9001. Công ty nắm giữ 68 bằng sáng chế quốc gia và 20 bản quyền phần mềm, với việc phát triển sản phẩm do Trung tâm R&D 919 chỉ đạo và việc sản xuất được thực hiện trên hai cơ sở sản xuất. Dòng JDW được chứng nhận CE.

Cơ chế phân loại và thiết kế cơ khí

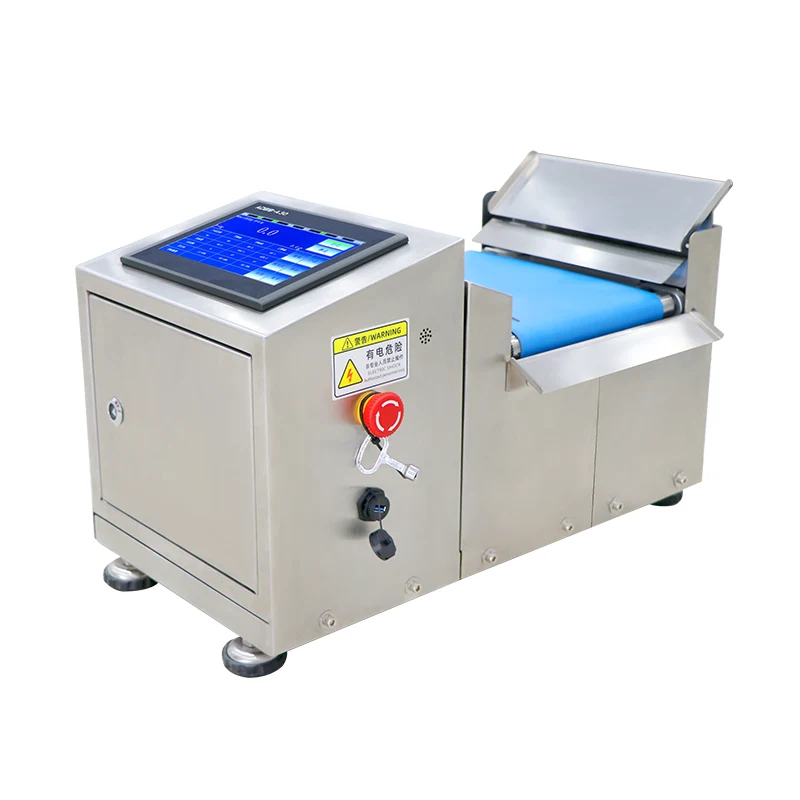

Hoạt động phân loại được thực hiện tại trạm chuyển hướng chuyên dụng được đặt ở phía cuối vùng cân. Việc phân loại sản phẩm được bộ điều khiển xác định theo thời gian thực dựa trên trọng lượng thu được so với giới hạn trên/dưới đặt trước. Cấu hình tiêu chuẩn sử dụng băng tải chuyển hướng trái/phải có động cơ để dẫn các sản phẩm được chấp nhận sang một làn và các sản phẩm không phù hợp sang làn khác. Đối với các ứng dụng liên quan đến các gói linh hoạt nhẹ, có thể chỉ định luồng khí nén hoặc bộ truyền động tay đẩy. Thời gian chuyển hướng được đồng bộ hóa với việc theo dõi vị trí sản phẩm để đảm bảo sự phân tách đáng tin cậy mà không bị dừng dòng.

Khung băng tải được chế tạo từ thép không gỉ 304, được chọn để tương thích với môi trường rửa trôi và khả năng chống ăn mòn. Phần cân được cách ly cơ học với các phần truyền động và chuyển hướng để giảm thiểu việc truyền rung động. Ray dẫn hướng và cảm biến sản phẩm được định vị để phù hợp với phạm vi kích thước sản phẩm được chỉ định trong quá trình cấu hình hệ thống.

Cấu hình hệ thống và tích hợp dây chuyền sản xuất

Các thông số sản phẩm được quản lý thông qua giao diện màn hình cảm ứng, nơi người vận hành có thể tạo, lưu trữ và gọi lại các cài đặt cho nhiều SKU. Mỗi giá trị đặt trước bao gồm trọng lượng mục tiêu, giới hạn dung sai, tốc độ băng tải và hành động phân loại. Việc chuyển đổi giữa các sản phẩm được thực hiện bằng cách chọn cài đặt trước đã lưu mà không cần điều chỉnh cơ học.

Giao diện truyền thông (Ethernet, RS232, RS485) cho phép cân trao đổi dữ liệu với các hệ thống MES, ERP hoặc SCADA. Bản ghi trọng lượng, dấu thời gian và kết quả phân loại có thể được truyền theo thời gian thực hoặc xuất hàng loạt qua USB. Đối với các dây chuyền có giám sát sản xuất tập trung, hệ thống hỗ trợ các giao thức công nghiệp tiêu chuẩn có thể cấu hình trong quá trình vận hành.

Hiệu chuẩn và bảo trì định kỳ

Việc hiệu chuẩn được thực hiện bằng cách sử dụng quả cân kiểm tra đã được chứng nhận thông qua quy trình được hướng dẫn trên màn hình cảm ứng. Cả hai chế độ hiệu chuẩn một điểm và đa điểm đều được hỗ trợ. Cần kiểm tra định kỳ độ căng của đai, căn chỉnh băng tải và điểm 0 của cảm biến như một phần của quá trình bảo trì định kỳ. Cấu trúc mô-đun cho phép các bộ phận riêng lẻ—dây đai, bộ truyền động chuyển hướng, cảm biến—có thể truy cập và thay thế mà không cần tháo rời toàn bộ khung.

Kịch bản ứng dụng điển hình

Câu hỏi thường gặp (Câu hỏi thường gặp)

Cơ chế phân loại được lựa chọn như thế nào cho các loại sản phẩm khác nhau?
Lựa chọn phụ thuộc vào trọng lượng sản phẩm, vật liệu đóng gói, độ ổn định hình dạng và tốc độ dây chuyền. Thùng và chai cứng rất phù hợp với băng tải chuyển hướng có động cơ. Túi linh hoạt nhẹ có thể yêu cầu luồng khí nén hoặc bộ truyền động tay đẩy để tránh hư hỏng cơ học. Cơ chế thích hợp được xác nhận trong giai đoạn xem xét kỹ thuật dựa trên mẫu sản phẩm và yêu cầu bố cục.

Hệ thống có thể sắp xếp sản phẩm thành nhiều hơn hai loại không?

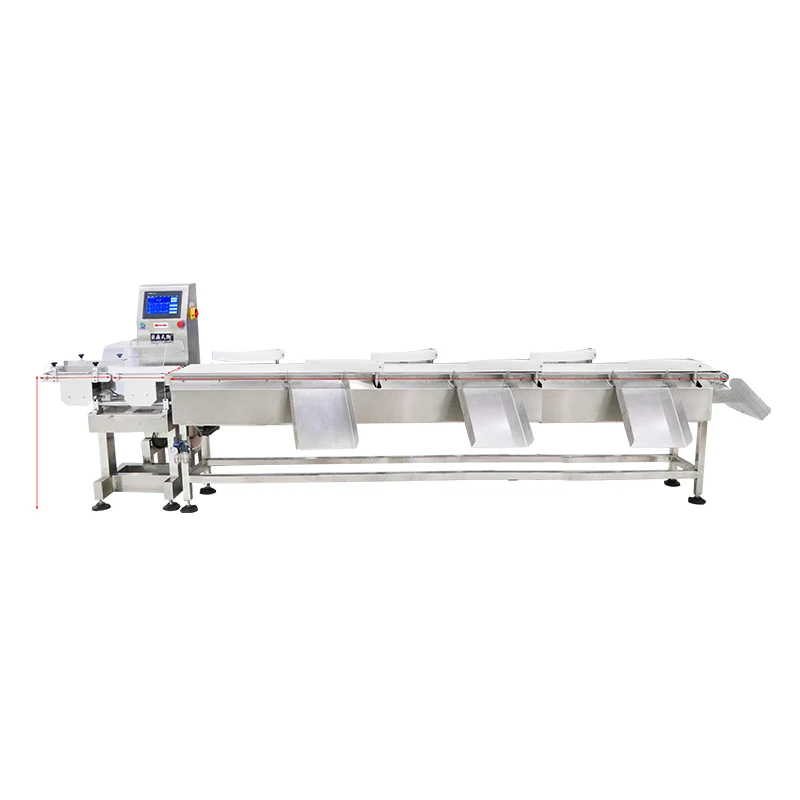

Cấu hình JDW tiêu chuẩn hỗ trợ sắp xếp hai chiều (ví dụ: chấp nhận/từ chối). Phân loại nhiều cấp—chẳng hạn như thiếu cân, tiêu chuẩn và thừa cân thành ba làn riêng biệt—có thể được cấu hình bằng các trạm chuyển hướng bổ sung. Điều này đòi hỏi các phần băng tải mở rộng và được chỉ định ở giai đoạn xác định dự án.

Các thông số sản phẩm được quản lý như thế nào khi chạy nhiều SKU?
Bộ điều khiển màn hình cảm ứng lưu trữ các cài đặt trước của sản phẩm với tên, trọng lượng mục tiêu, giới hạn dung sai và hành động sắp xếp. Người vận hành chọn SKU đang hoạt động từ danh sách được lưu trữ và tất cả cài đặt sẽ tự động tải. Chức năng tìm kiếm cho phép truy xuất nhanh theo tên sản phẩm. Các cài đặt trước có thể được xuất và nhập qua USB để sao lưu hoặc sao chép trên nhiều máy.

Những giao thức truyền thông nào được hỗ trợ để tích hợp với hệ thống nhà máy?
Các giao diện tiêu chuẩn bao gồm RS232, RS485 và Ethernet. Việc điều chỉnh giao thức cho Modbus TCP/RTU, giao tiếp ổ cắm TCP/IP hoặc ghi trực tiếp cơ sở dữ liệu được xử lý trong quá trình cấu hình hệ thống. Các yêu cầu giao thức cụ thể sẽ được nhóm tự động hóa của khách hàng xem xét trong quá trình đặt hàng.

Hệ thống được xác nhận như thế nào sau khi cài đặt?
Vận hành thử bao gồm hiệu chuẩn tĩnh với trọng lượng được chứng nhận, thử nghiệm động với các mẫu sản phẩm thực tế ở tốc độ sản xuất cũng như xác minh thời gian và độ chính xác phân loại. Một báo cáo vận hành tài liệu có thể được cung cấp. Khách hàng có thể tiến hành xác minh hiệu suất liên tục bằng cách sử dụng các mẫu tham chiếu được giữ lại và kiểm tra hiệu chuẩn định kỳ.
